Rekuperacja, czyli odzyskiwanie ciepła z powietrza wywiewanego z budynku, to technologia, która zyskuje na popularności w kontekście budownictwa energooszczędnego. Jej głównym celem jest minimalizacja strat ciepła związanych z wentylacją, co przekłada się na niższe rachunki za ogrzewanie i poprawę komfortu cieplnego w pomieszczeniach. Zrozumienie podstawowych zasad działania rekuperacji jest kluczowe, jeśli zastanawiamy się nad samodzielnym wykonaniem systemu wentylacyjnego z odzyskiem ciepła.
Centralnym elementem systemu rekuperacji jest wymiennik ciepła. Działa on na zasadzie przekazywania energii cieplnej z jednego strumienia powietrza do drugiego, bez ich fizycznego mieszania. W przypadku rekuperacji powietrza wentylacyjnego, ciepłe powietrze usuwane z budynku (np. z łazienki czy kuchni) przepływa przez wymiennik, ogrzewając jednocześnie świeże, zimne powietrze nawiewane z zewnątrz (np. do salonu czy sypialni). Efektywność tego procesu zależy od rodzaju wymiennika i jego jakości.
System rekuperacji składa się zazwyczaj z wentylatora nawiewnego, wentylatora wywiewnego, wymiennika ciepła, kanałów wentylacyjnych, czerpni powietrza (punkt poboru świeżego powietrza z zewnątrz) oraz wyrzutni powietrza (punkt odprowadzenia zużytego powietrza). Kluczowe jest odpowiednie rozmieszczenie tych elementów, aby zapewnić optymalny przepływ powietrza i maksymalne wykorzystanie odzyskanego ciepła. Samodzielne wykonanie takiego systemu wymaga przemyślanego projektu i starannego doboru komponentów.
Ważnym aspektem jest również filtracja powietrza. Zarówno powietrze nawiewane, jak i wywiewane powinno być filtrowane, aby zapobiec przedostawaniu się do wnętrza budynku kurzu, pyłków czy innych zanieczyszczeń. Filtry wymagają regularnej wymiany lub czyszczenia, co jest istotnym elementem konserwacji systemu rekuperacji. W przypadku samodzielnego montażu, należy zwrócić uwagę na dostępność i łatwość wymiany filtrów.
W kontekście DIY, niezwykle ważne jest zrozumienie różnicy między rekuperacją mechaniczną a grawitacyjną. Rekuperacja mechaniczna, która jest przedmiotem tego artykułu, wykorzystuje wentylatory do wymuszenia przepływu powietrza, co pozwala na precyzyjne sterowanie wentylacją i odzyskiem ciepła. Wentylacja grawitacyjna opiera się na naturalnych różnicach ciśnień i temperatur, jest mniej efektywna i trudniejsza do kontrolowania, a co za tym idzie, nie nadaje się do realizacji w formie samodzielnego systemu rekuperacyjnego.
Rekuperacja jak zrobić samemu kluczowe etapy projektowania instalacji
Projektowanie instalacji rekuperacyjnej, zwłaszcza gdy planujemy ją wykonać samodzielnie, jest etapem o kluczowym znaczeniu dla jej późniejszej efektywności i bezawaryjności. Zaniedbanie tego kroku może prowadzić do nieprawidłowego działania systemu, zwiększonych strat energii, a nawet problemów z wilgotnością w budynku. Pierwszym krokiem powinno być szczegółowe określenie potrzeb wentylacyjnych dla każdego pomieszczenia w domu. Należy wziąć pod uwagę funkcję pomieszczenia (np. kuchnia, łazienka, sypialnia, salon), liczbę domowników oraz potencjalne źródła wilgoci i zanieczyszczeń.
Na podstawie tych danych można obliczyć wymaganą ilość powietrza, która powinna być wymieniana w ciągu godziny. Polskie normy budowlane określają minimalne wymagania dotyczące wymiany powietrza dla poszczególnych typów pomieszczeń. Ważne jest, aby te wartości były uwzględnione w projekcie. Następnie należy zaplanować przebieg kanałów wentylacyjnych. Powinny one być poprowadzone w sposób jak najkrótszy i najbardziej bezpośredni, minimalizując liczbę załamań i zwężeń, które mogą generować opór przepływu powietrza i zwiększać hałas.
Kluczowe jest również odpowiednie rozmieszczenie punktów nawiewnych i wywiewnych. Punkty nawiewne powinny znajdować się w pomieszczeniach, gdzie przebywają ludzie (np. salony, sypialnie), a punkty wywiewne w pomieszczeniach o podwyższonej wilgotności lub zanieczyszczeniach (kuchnie, łazienki, toalety). Ważne jest, aby zapewnić swobodny przepływ powietrza z pomieszczeń nawiewnych do wywiewnych, zazwyczaj poprzez pozostawienie szczelin pod drzwiami lub zastosowanie specjalnych kratek.
Kolejnym ważnym elementem projektu jest wybór odpowiedniego rekuperatora. Na rynku dostępnych jest wiele modeli o różnej wydajności, typach wymienników ciepła (krzyżowe, przeciwprądowe, obrotowe) i poziomach odzysku ciepła. Wybór powinien być dopasowany do wielkości budynku i obliczonego zapotrzebowania na wymianę powietrza. W przypadku samodzielnego montażu, warto zwrócić uwagę na łatwość dostępu do wymiennika i filtrów w celu konserwacji.
Nie można zapomnieć o czerpni i wyrzutni powietrza. Powinny one być rozmieszczone w odpowiedniej odległości od siebie, aby zapobiec zawracaniu się zużytego powietrza do systemu nawiewnego. Zazwyczaj umieszcza się je na różnych ścianach budynku lub na dachu. Projektując te elementy, należy również uwzględnić ich estetykę i integrację z architekturą budynku.
Rekuperacja jak zrobić samemu kluczowe elementy i materiały do zakupu

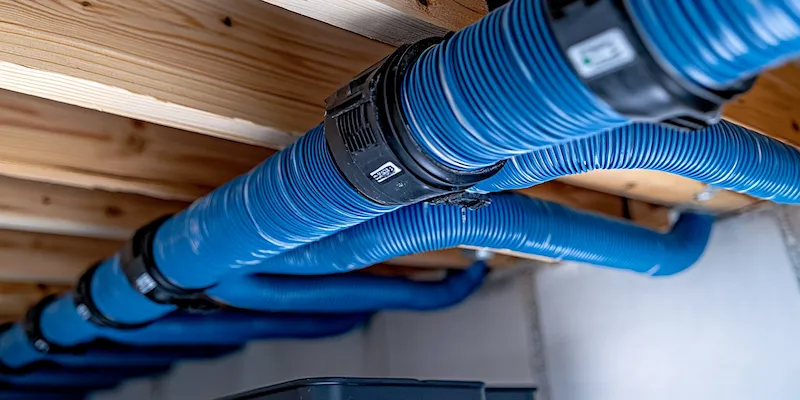

Kolejnym niezbędnym elementem są kanały wentylacyjne. Na rynku dostępne są różne typy kanałów, między innymi sztywne kanały metalowe, elastyczne kanały izolowane lub nieizolowane, a także kanały typu „spiro”. Wybór materiału powinien być podyktowany specyfiką montażu, dostępnym miejscem oraz wymaganiami dotyczącymi izolacji akustycznej i termicznej. Kanały elastyczne izolowane są często wybierane do systemów DIY ze względu na łatwość ich układania i tłumienie hałasu.
Niezbędne będą również elementy przyłączeniowe, takie jak kolana, trójniki, redukcje, obejmy i złączki, które pozwalają na połączenie poszczególnych odcinków kanałów oraz podłączenie ich do centrali wentylacyjnej i anemostatów. Ważne jest, aby wszystkie elementy były wykonane z materiałów odpornych na korozję i zapewniały szczelność połączeń, co jest kluczowe dla efektywnej pracy systemu.
Konieczny jest zakup czerpni powietrza, która pobiera świeże powietrze z zewnątrz, oraz wyrzutni powietrza, przez którą usuwane jest zużyte powietrze. Elementy te powinny być wyposażone w siatki chroniące przed ptakami i owadami oraz klapy zwrotne zapobiegające cofaniu się powietrza. Często czerpnia i wyrzutnia są łączone w jeden element, tzw. czerpni-wyrzutni, co ułatwia montaż na dachu lub ścianie.
Nie można zapomnieć o anemostatach, które są końcowymi elementami systemu, umieszczanymi w poszczególnych pomieszczeniach. Służą one do równomiernego rozprowadzenia nawiewanego powietrza i odprowadzenia powietrza wywiewanego. Dostępne są anemostaty nawiewne i wywiewne, a także modele z regulacją przepływu powietrza.
Oprócz głównych komponentów, do zakupu potrzebne będą również materiały izolacyjne (jeśli kanały nie są fabrycznie izolowane), taśmy uszczelniające, materiały do mocowania kanałów (wsporniki, uchwyty), a także narzędzia niezbędne do montażu, takie jak nożyce do blachy, wkrętarka, miarka, poziomica i narzędzia do cięcia kanałów.
Rekuperacja jak zrobić samemu montaż poszczególnych elementów systemu
Montaż systemu rekuperacji, nawet w wersji DIY, wymaga precyzji i staranności. Po przygotowaniu projektu i zgromadzeniu niezbędnych materiałów, można przystąpić do instalacji poszczególnych elementów. Pierwszym etapem jest zazwyczaj montaż centrali wentylacyjnej. Należy ją umieścić w miejscu łatwo dostępnym, ale jednocześnie zabezpieczonym przed wilgociącią i niskimi temperaturami, na przykład w kotłowni, piwnicy lub na poddaszu. Kluczowe jest zapewnienie odpowiedniego miejsca na konserwację i ewentualną wymianę filtrów.
Następnie przystępuje się do układania kanałów wentylacyjnych. Należy je poprowadzić zgodnie z wcześniej przygotowanym projektem, dbając o minimalizację długości odcinków i unikanie ostrych załamań. Jeśli używane są kanały elastyczne, należy je rozciągnąć w miarę możliwości, aby zmniejszyć opór przepływu powietrza. Wszystkie połączenia kanałów, trójniki, kolana i redukcje muszą być dokładnie uszczelnione za pomocą specjalnych taśm uszczelniających lub obejm, aby zapobiec ucieczce powietrza.
Kolejnym krokiem jest montaż czerpni i wyrzutni powietrza. Zazwyczaj umieszcza się je na ścianie zewnętrznej budynku lub na dachu. Należy zadbać o odpowiednie zabezpieczenie przed przedostawaniem się do środka deszczu, śniegu, ptaków i owadów. Ważne jest, aby czerpnia i wyrzutnia były oddalone od siebie na tyle, by zapobiec recyrkulacji zużytego powietrza. Jeśli decydujemy się na montaż na dachu, należy zastosować odpowiednie uszczelnienia i mocowania, które zapewnią szczelność i stabilność konstrukcji.
Po ułożeniu kanałów i zamontowaniu czerpni i wyrzutni, przychodzi czas na montaż anemostatów w poszczególnych pomieszczeniach. Należy je umieścić w zaprojektowanych miejscach, dbając o estetykę i funkcjonalność. Anemostaty wywiewne montujemy w kuchniach, łazienkach i toaletach, a anemostaty nawiewne w salonach i sypialniach. Niektóre modele anemostatów pozwalają na regulację ilości nawiewanego lub wywiewanego powietrza, co może być przydatne do precyzyjnego zbalansowania systemu.
Na koniec pozostaje podłączenie elektryczne centrali wentylacyjnej i ewentualnych dodatkowych elementów, takich jak nagrzewnica wstępna czy sterownik. W tym etapie, jeśli nie mamy pewności co do swoich umiejętności elektrycznych, zaleca się skorzystanie z pomocy wykwalifikowanego elektryka. Po zakończeniu montażu, należy przeprowadzić testy szczelności systemu i sprawdzić prawidłowość przepływu powietrza w poszczególnych pomieszczeniach.
Rekuperacja jak zrobić samemu uruchomienie systemu i jego pierwsze testy
Po pomyślnym zakończeniu montażu wszystkich elementów instalacji rekuperacyjnej, kluczowym etapem jest jej prawidłowe uruchomienie i przeprowadzenie pierwszych testów. Od tego momentu zależy efektywność całego systemu i komfort cieplny w domu. Pierwszym krokiem jest podłączenie elektryczne centrali wentylacyjnej. Jeśli nie mamy doświadczenia w pracach elektrycznych, zaleca się powierzenie tego zadania wykwalifikowanemu elektrykowi, aby uniknąć ryzyka uszkodzenia urządzenia lub porażenia prądem.
Po podłączeniu zasilania, można uruchomić centralę wentylacyjną. Warto rozpocząć od najniższych obrotów wentylatorów, aby sprawdzić, czy system działa poprawnie i czy nie występują żadne niepokojące hałasy lub wibracje. Następnie stopniowo zwiększamy obroty, obserwując reakcję systemu i przepływ powietrza. Ważne jest, aby upewnić się, że powietrze jest nawiewane do pomieszczeń mieszkalnych i wywiewane z pomieszczeń wilgotnych lub o podwyższonym zanieczyszczeniu.
Kolejnym istotnym testem jest sprawdzenie szczelności instalacji. Ucieczka powietrza przez nieszczelne połączenia kanałów lub niedokładnie zamontowane elementy może znacząco obniżyć efektywność rekuperacji i zwiększyć straty ciepła. Można to sprawdzić za pomocą dymomierza lub specjalnych czujników. Obserwacja przepływu powietrza przy anemostatach również może pomóc w wykryciu ewentualnych problemów.
Kluczowe jest również zbalansowanie systemu, czyli zapewnienie odpowiedniego stosunku ilości powietrza nawiewanego do wywiewanego. Zazwyczaj strumienie te powinny być sobie równe, aby utrzymać w budynku neutralne ciśnienie. W tym celu można regulować obroty wentylatorów lub stosować specjalne przepustnice. Wiele nowoczesnych central rekuperacyjnych posiada funkcje automatycznego balansowania, które ułatwiają ten proces.
Warto również zwrócić uwagę na temperaturę powietrza nawiewanego. Powinna być ona odczuwalnie wyższa od temperatury powietrza zewnętrznego, co świadczy o prawidłowym działaniu wymiennika ciepła. Jeśli temperatura jest zbyt niska, może to oznaczać problemy z wymiennikiem lub niewystarczającą wydajność systemu. Pamiętajmy, że rekuperacja nie ogrzewa powietrza, a jedynie odzyskuje ciepło z powietrza wywiewanego.
Po przeprowadzeniu podstawowych testów i upewnieniu się, że system działa poprawnie, można przystąpić do ustawienia harmonogramu pracy wentylatorów i innych parametrów pracy centrali. Wiele modeli oferuje możliwość programowania pracy w zależności od pory dnia, obecności domowników czy poziomu wilgotności w pomieszczeniach. Regularna konserwacja, w tym czyszczenie lub wymiana filtrów, jest kluczowa dla utrzymania wysokiej efektywności systemu rekuperacji przez długie lata.
Rekuperacja jak zrobić samemu konserwacja i bieżące utrzymanie systemu
Po samodzielnym zainstalowaniu i uruchomieniu systemu rekuperacji, niezwykle ważne jest regularne przeprowadzanie czynności konserwacyjnych, aby zapewnić jego długotrwałą i efektywną pracę. Zaniedbanie konserwacji może prowadzić do obniżenia wydajności systemu, pogorszenia jakości powietrza w budynku, a nawet do awarii poszczególnych komponentów. Pierwszym i najważniejszym elementem regularnej konserwacji jest kontrola i wymiana filtrów powietrza. Filtry zatrzymują kurz, pyłki, owady i inne zanieczyszczenia, które mogłyby przedostać się do wnętrza budynku lub osadzić się na wymienniku ciepła.
Częstotliwość wymiany filtrów zależy od ich rodzaju, stopnia zanieczyszczenia powietrza zewnętrznego oraz intensywności użytkowania systemu. Zazwyczaj zaleca się ich wymianę co 3-6 miesięcy. W przypadku filtrów łatwo dostępnych, można je również samodzielnie czyścić, np. odkurzając lub płucząc wodą z delikatnym detergentem, jednak w wielu przypadkach zalecana jest ich wymiana na nowe, aby zapewnić optymalną filtrację.
Kolejnym ważnym elementem konserwacji jest czyszczenie wymiennika ciepła. Z czasem na jego powierzchni mogą gromadzić się zanieczyszczenia, które obniżają jego efektywność odzysku ciepła. Wiele central rekuperacyjnych posiada wyjmowane wymienniki, co ułatwia ich czyszczenie. Zazwyczaj wystarczy przepłukać go wodą lub użyć sprężonego powietrza. Należy to robić zgodnie z instrukcją producenta.
Wentylatory również wymagają okresowej kontroli. Należy sprawdzić, czy ich łopatki są czyste i czy nie gromadzi się na nich kurz, co mogłoby wpływać na ich wydajność i generować dodatkowy hałas. W przypadku zauważenia nadmiernego hałasu lub wibracji, może być konieczne sprawdzenie ich wyważenia lub smarowanie łożysk, o ile producent przewiduje taką możliwość.
Kanały wentylacyjne, choć zazwyczaj nie wymagają częstego czyszczenia, powinny być okresowo kontrolowane pod kątem ewentualnych uszkodzeń, nieszczelności czy nagromadzenia się wilgoci. W przypadku stwierdzenia problemów, należy je niezwłocznie usunąć. Czyszczenie kanałów zazwyczaj wymaga specjalistycznego sprzętu i jest wykonywane przez wyspecjalizowane firmy.
Należy również regularnie sprawdzać stan czerpni i wyrzutni powietrza, usuwając z nich wszelkie zanieczyszczenia, takie jak liście, gałęzie czy ptasie gniazda. Upewnijmy się również, że siatki ochronne są nienaruszone i skutecznie zapobiegają przedostawaniu się niepożądanych elementów do systemu.
Ważne jest, aby prowadzić dziennik konserwacji, w którym będziemy odnotowywać daty wymiany filtrów, czyszczenia wymiennika i inne wykonane czynności. Pozwoli to na lepsze planowanie prac konserwacyjnych i monitorowanie stanu technicznego systemu. Pamiętajmy, że regularna i prawidłowa konserwacja jest kluczowa dla długoterminowej efektywności i niezawodności systemu rekuperacji wykonanego samodzielnie.
